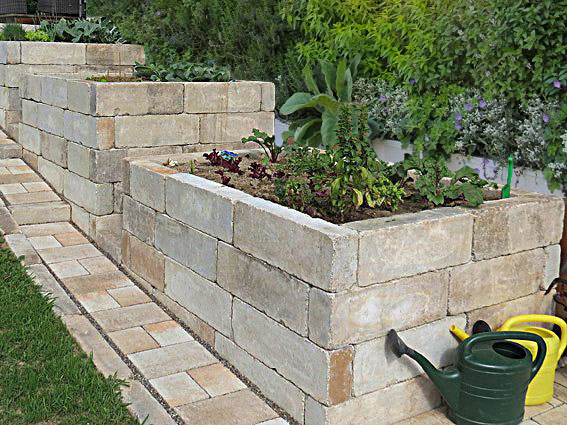

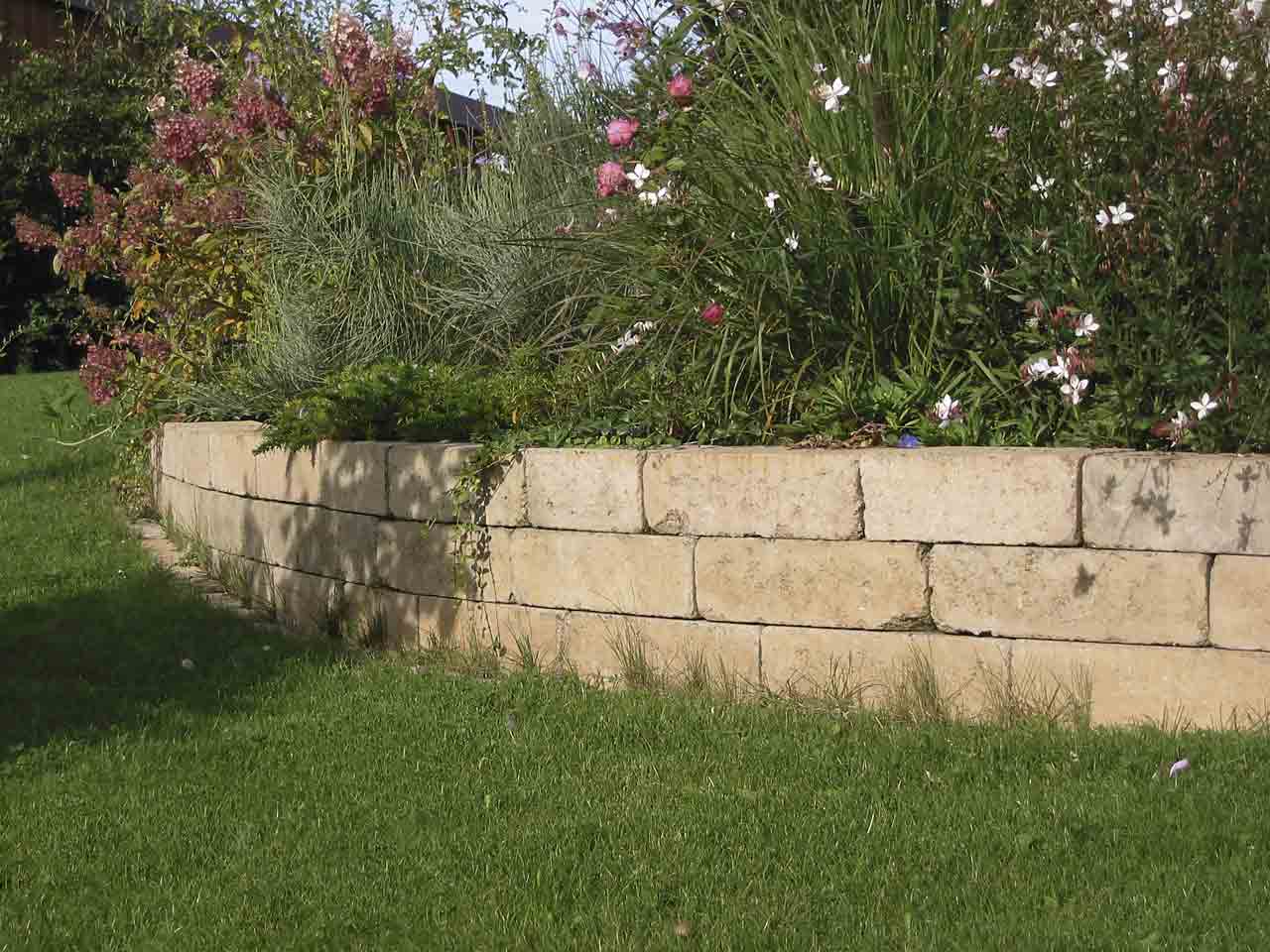

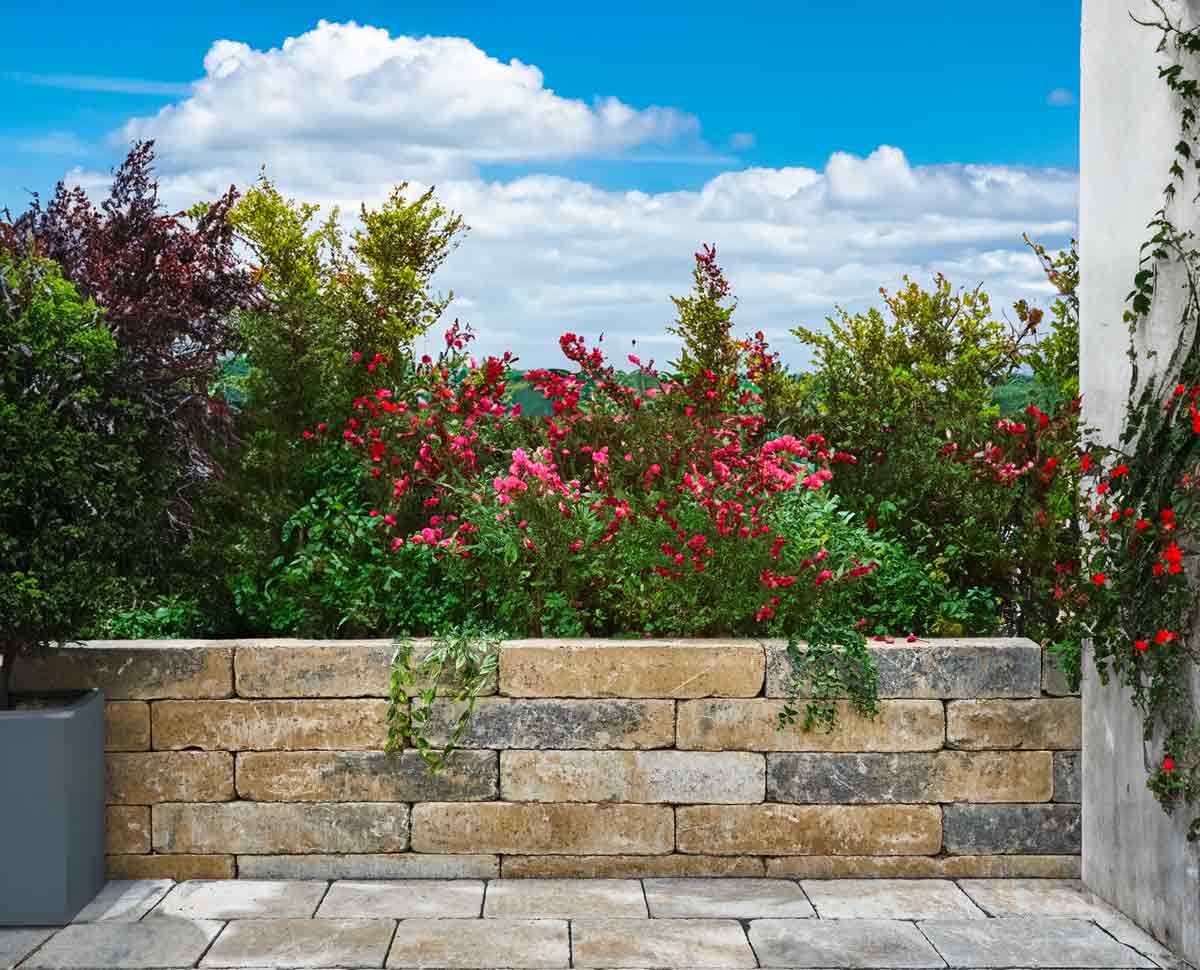

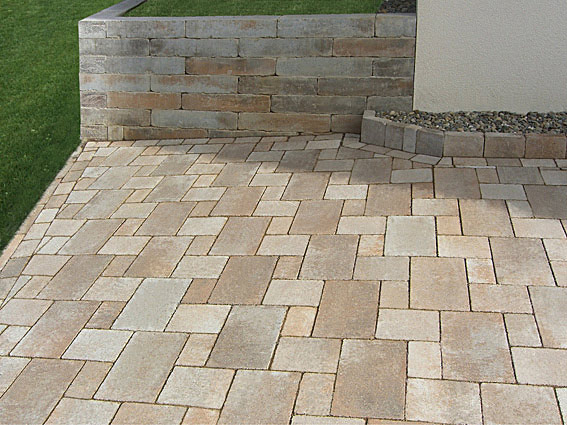

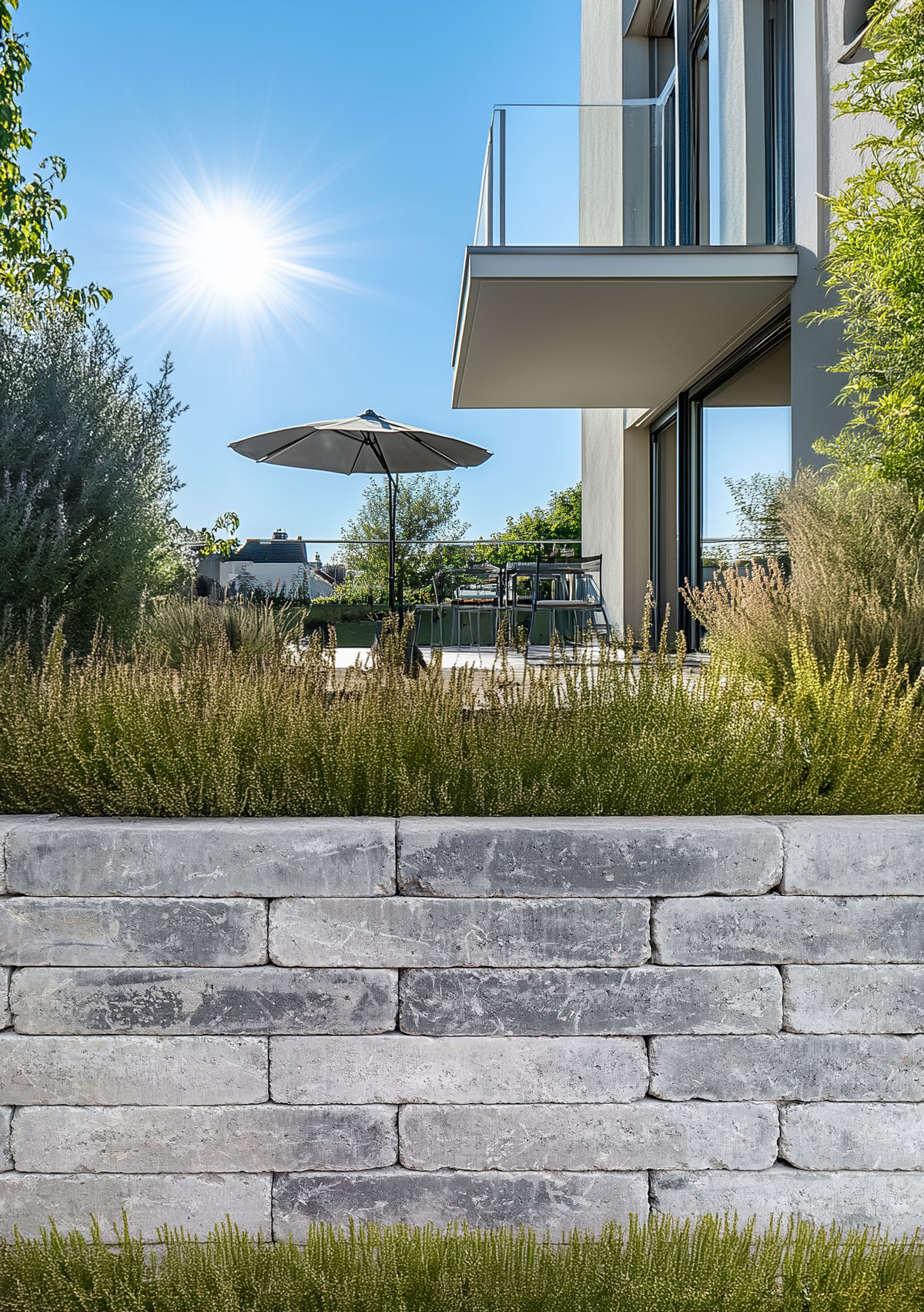

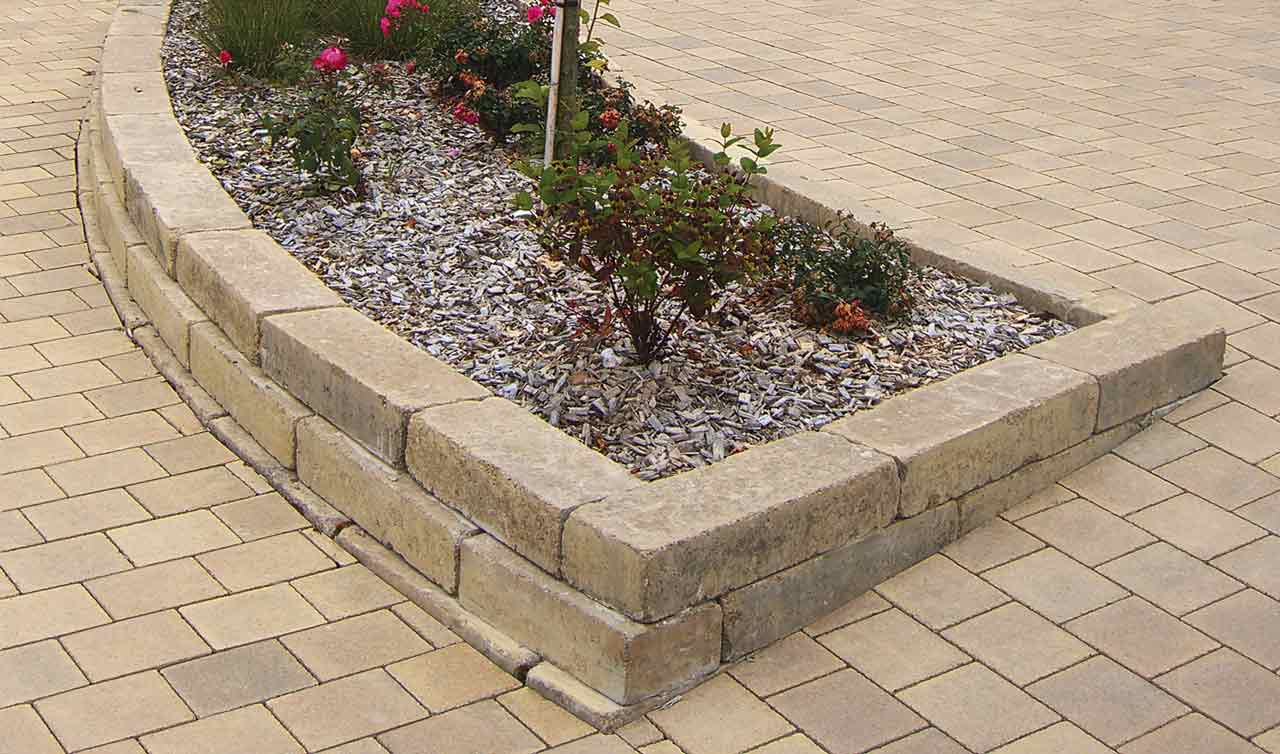

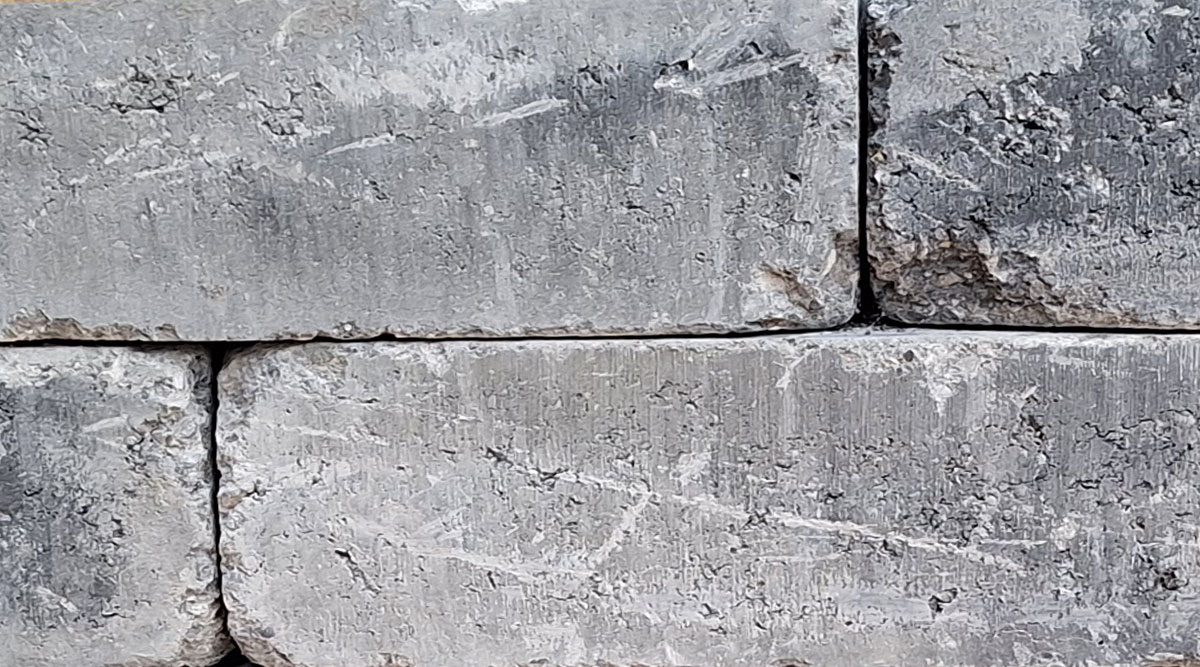

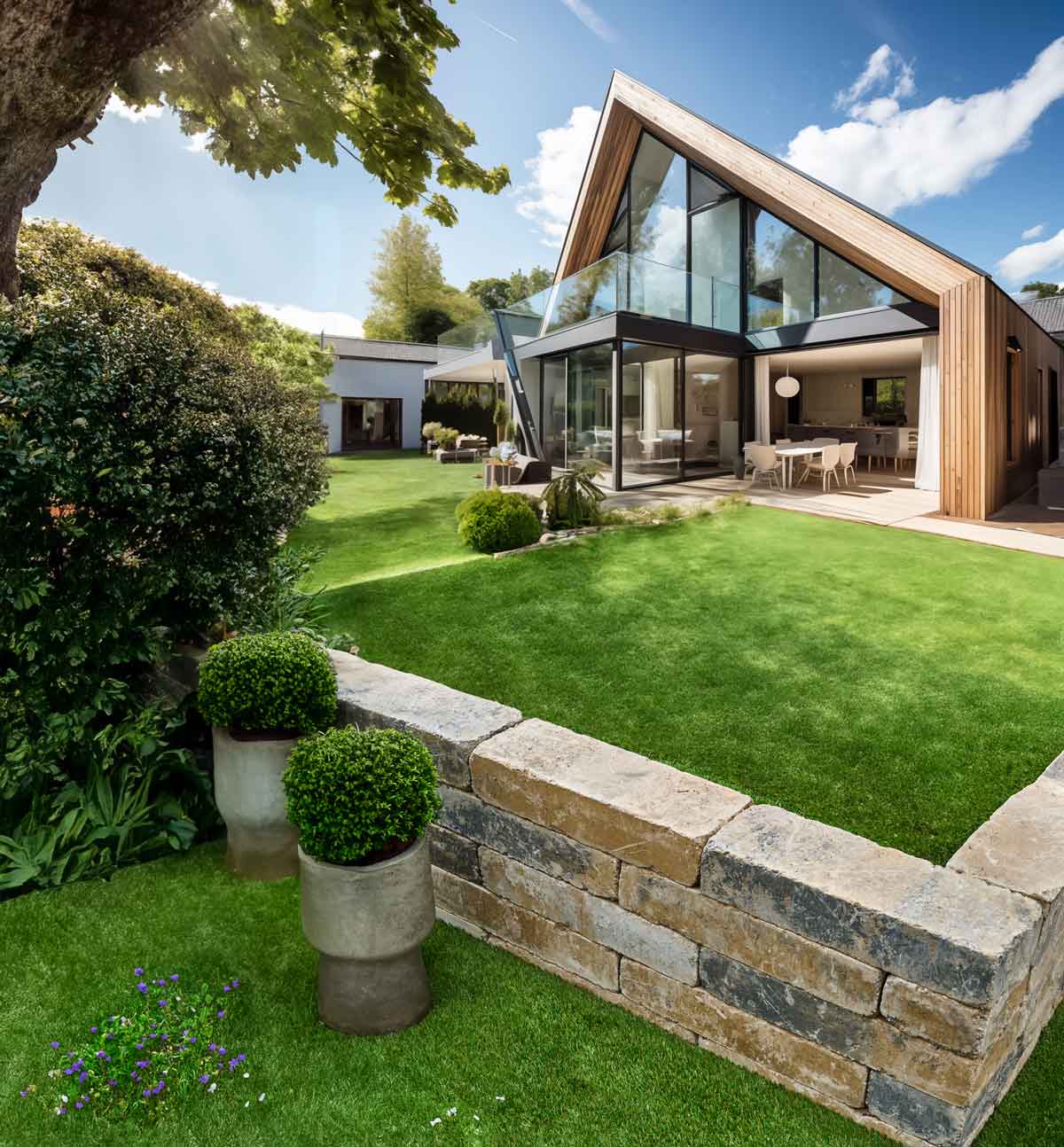

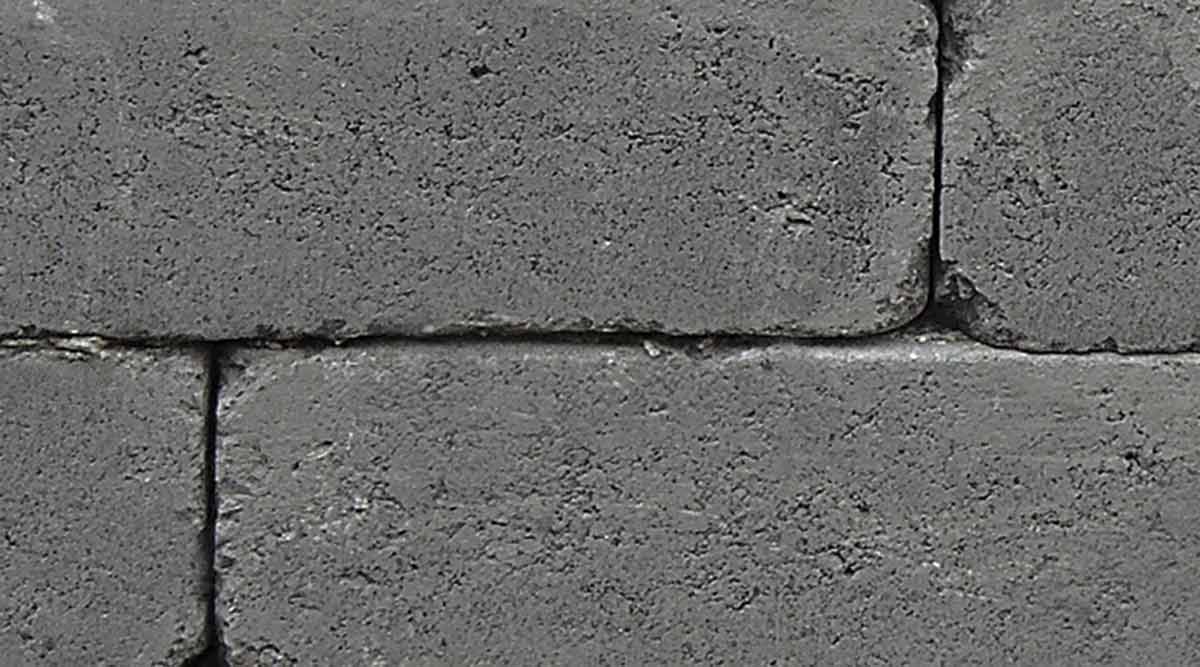

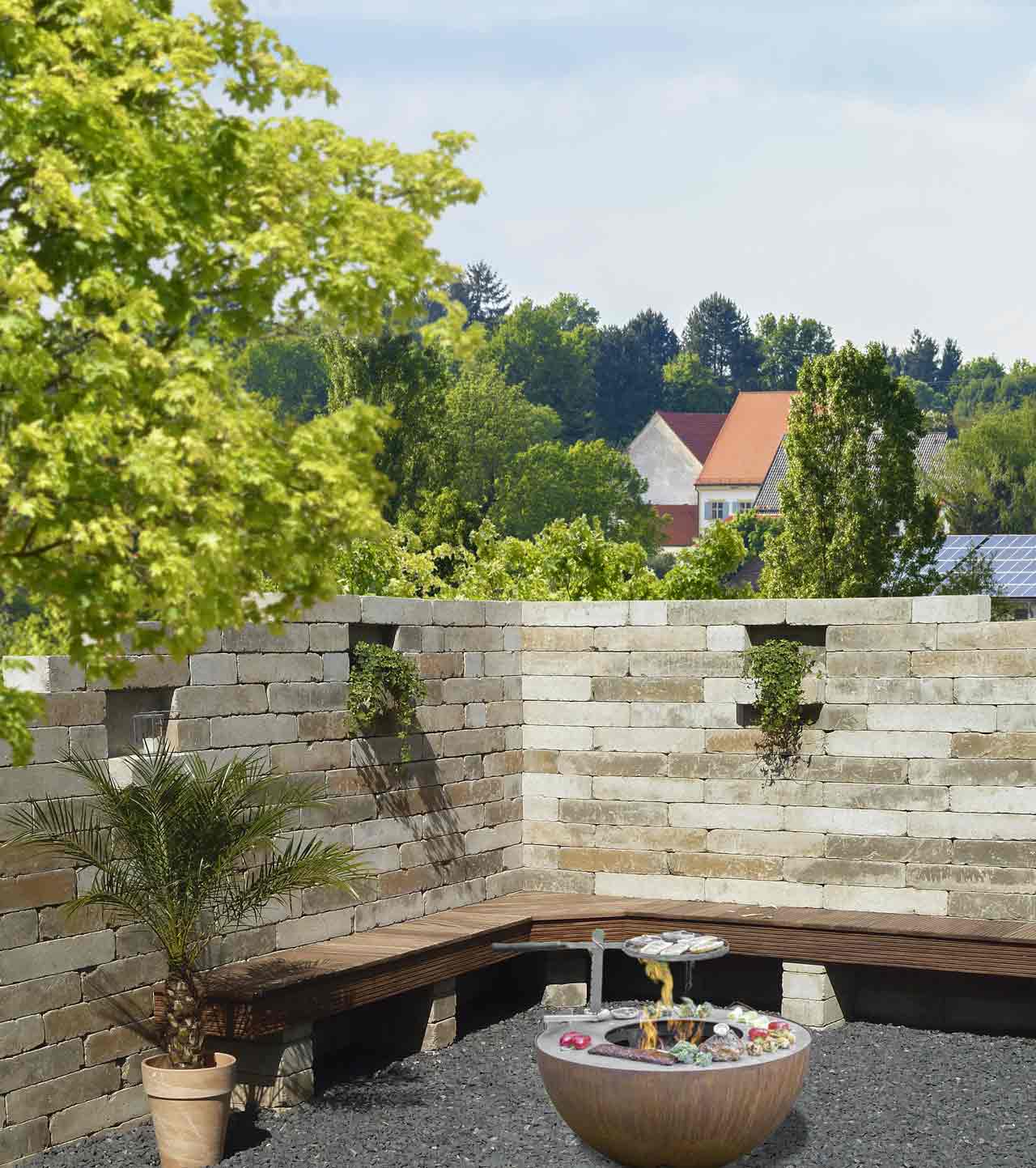

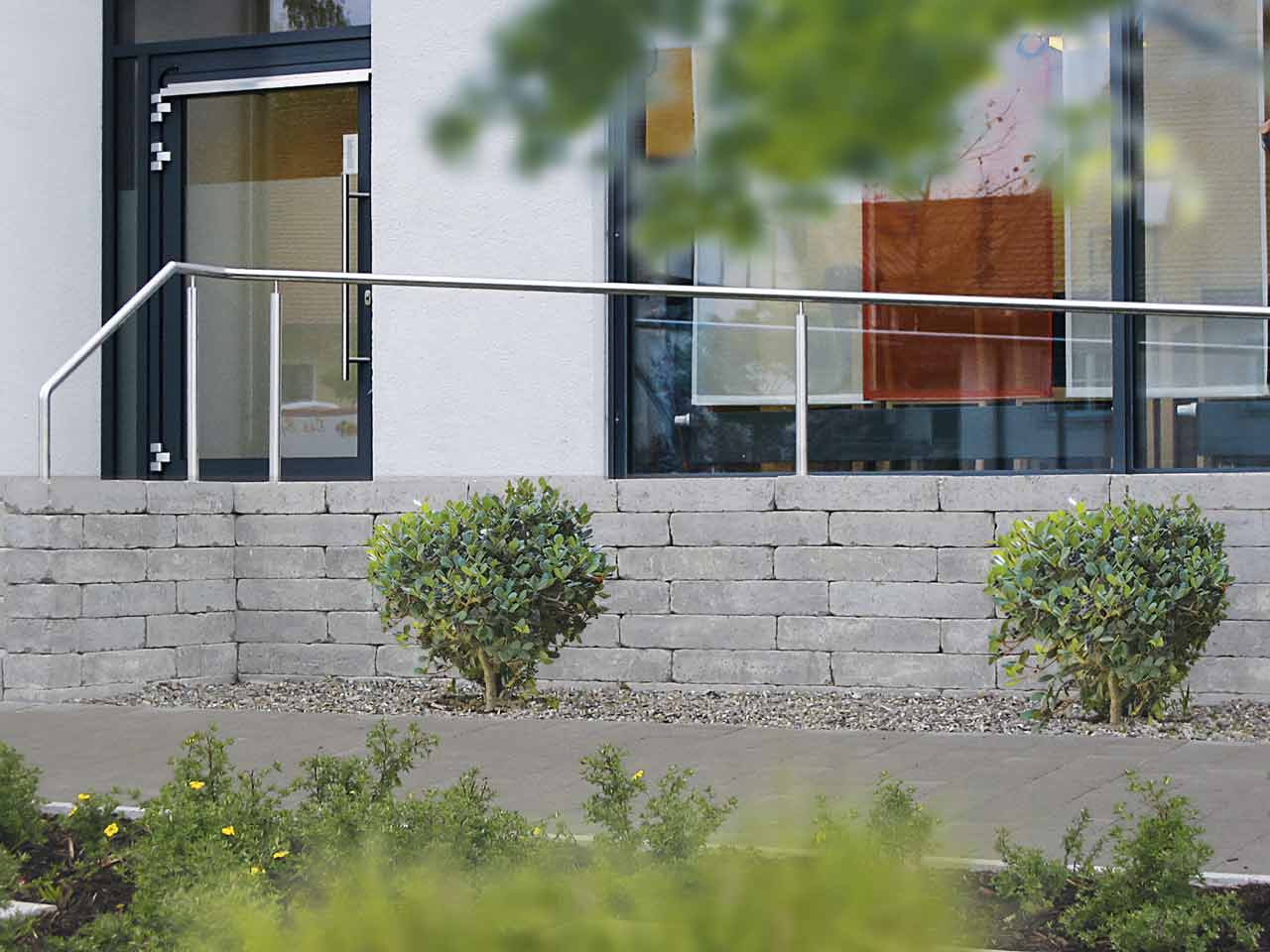

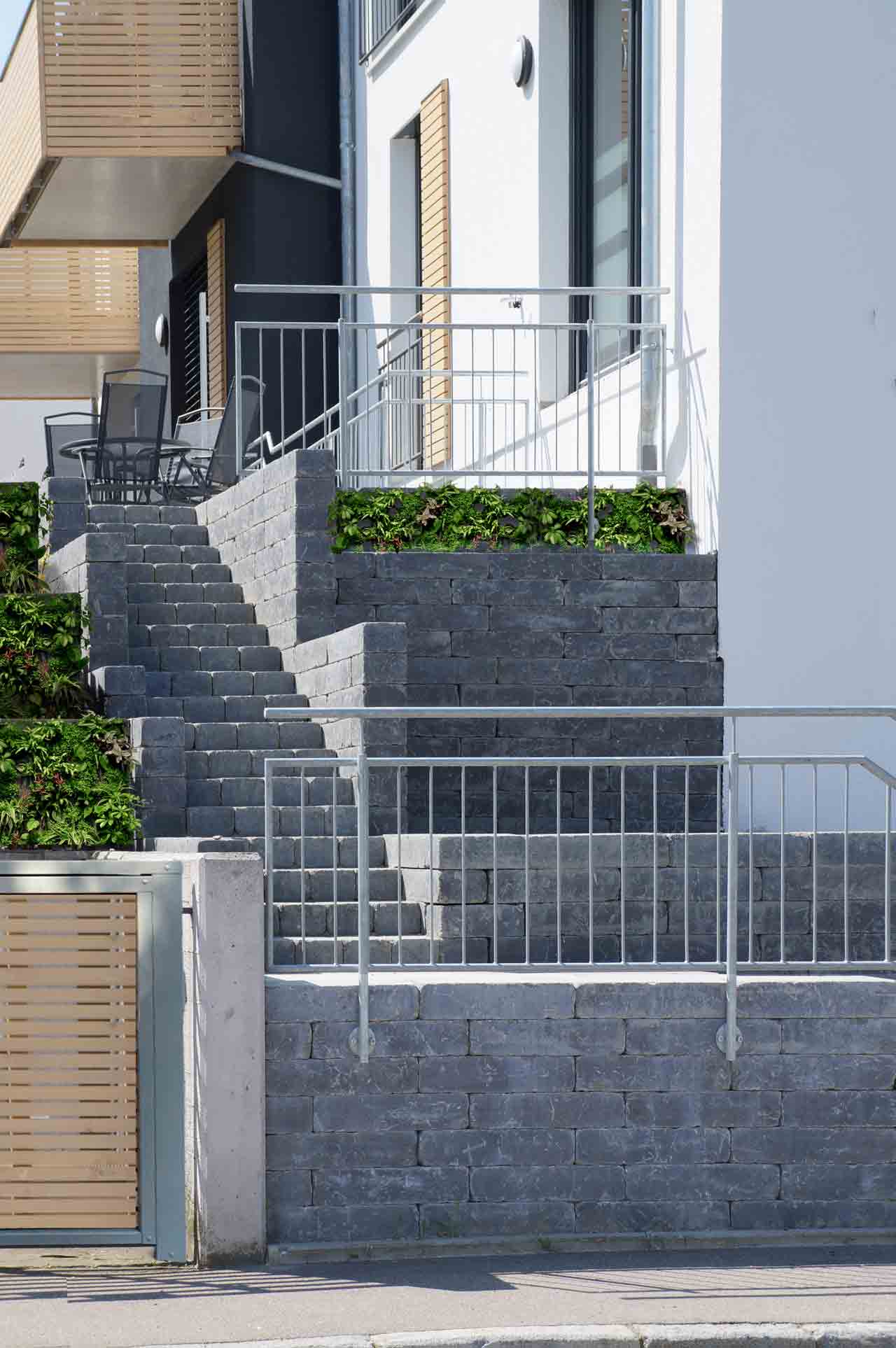

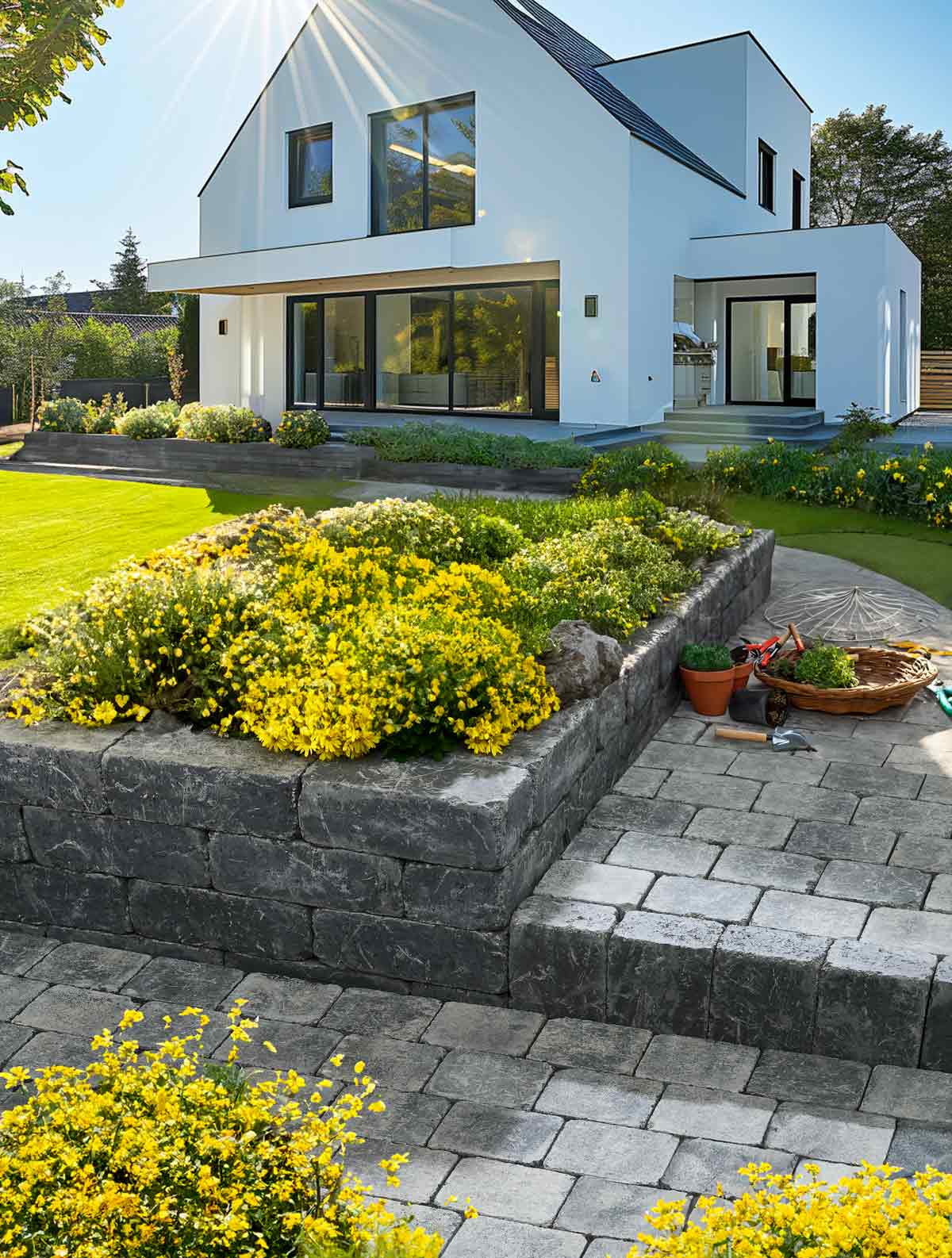

PLAZA (ehem. PALMA)

Format	L / B / H in cm	Kg./Stk.	Stk./m2	Stk./lfm	Stk./Paket	Norm
	60 / 20 / 12	33			48	DIN EN 13198
	40 / 20 / 12	22			72	DIN EN 13198

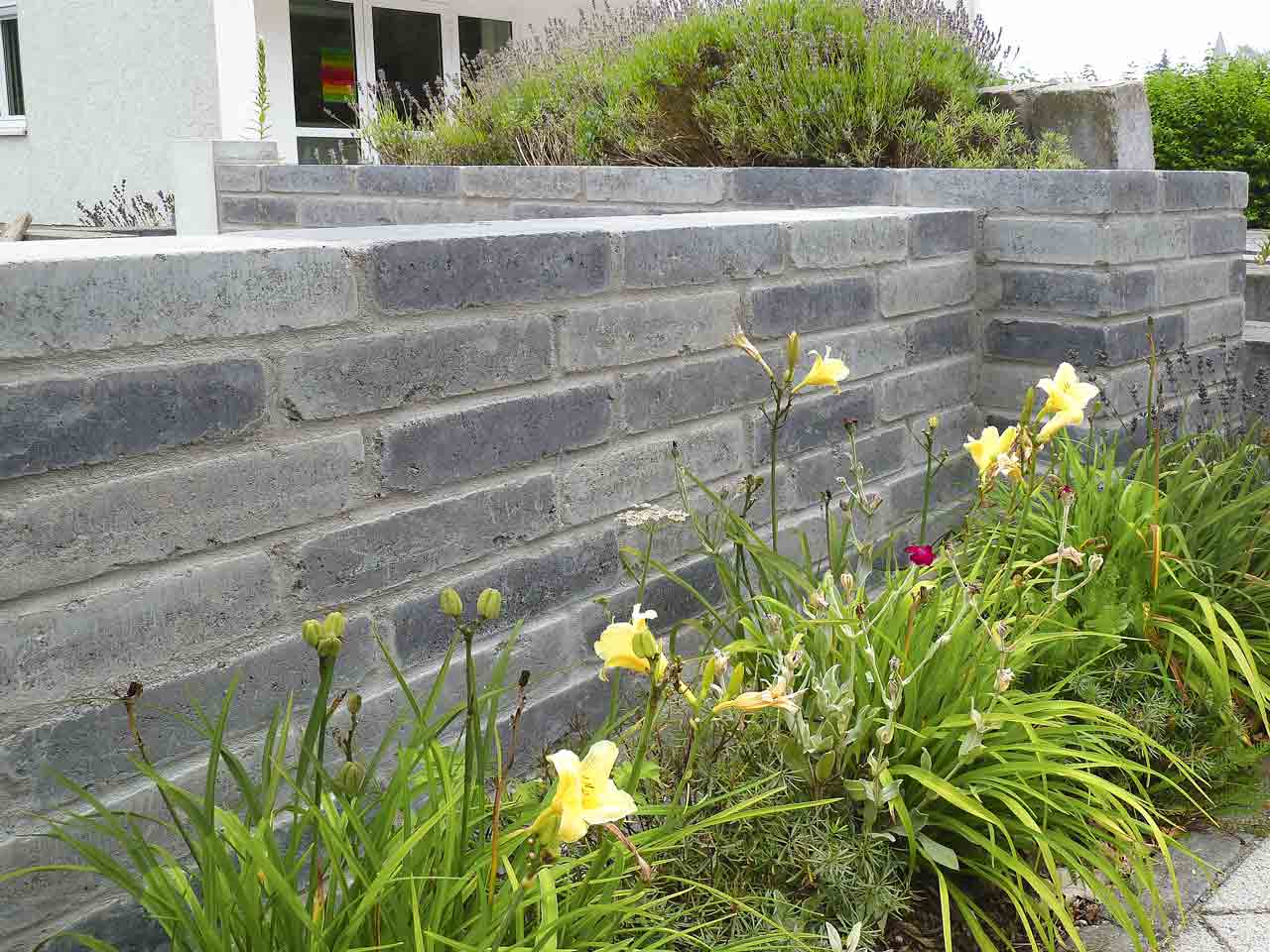

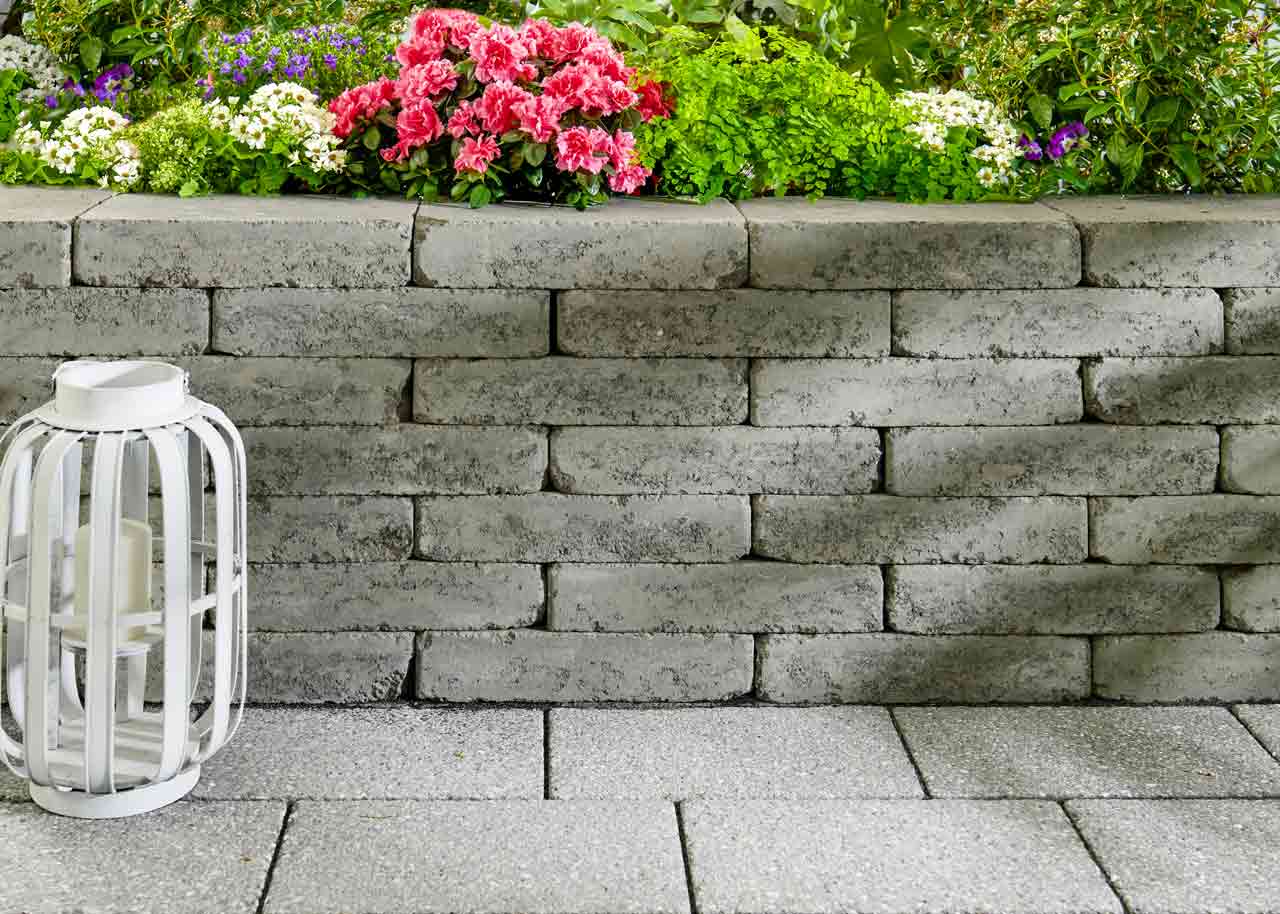

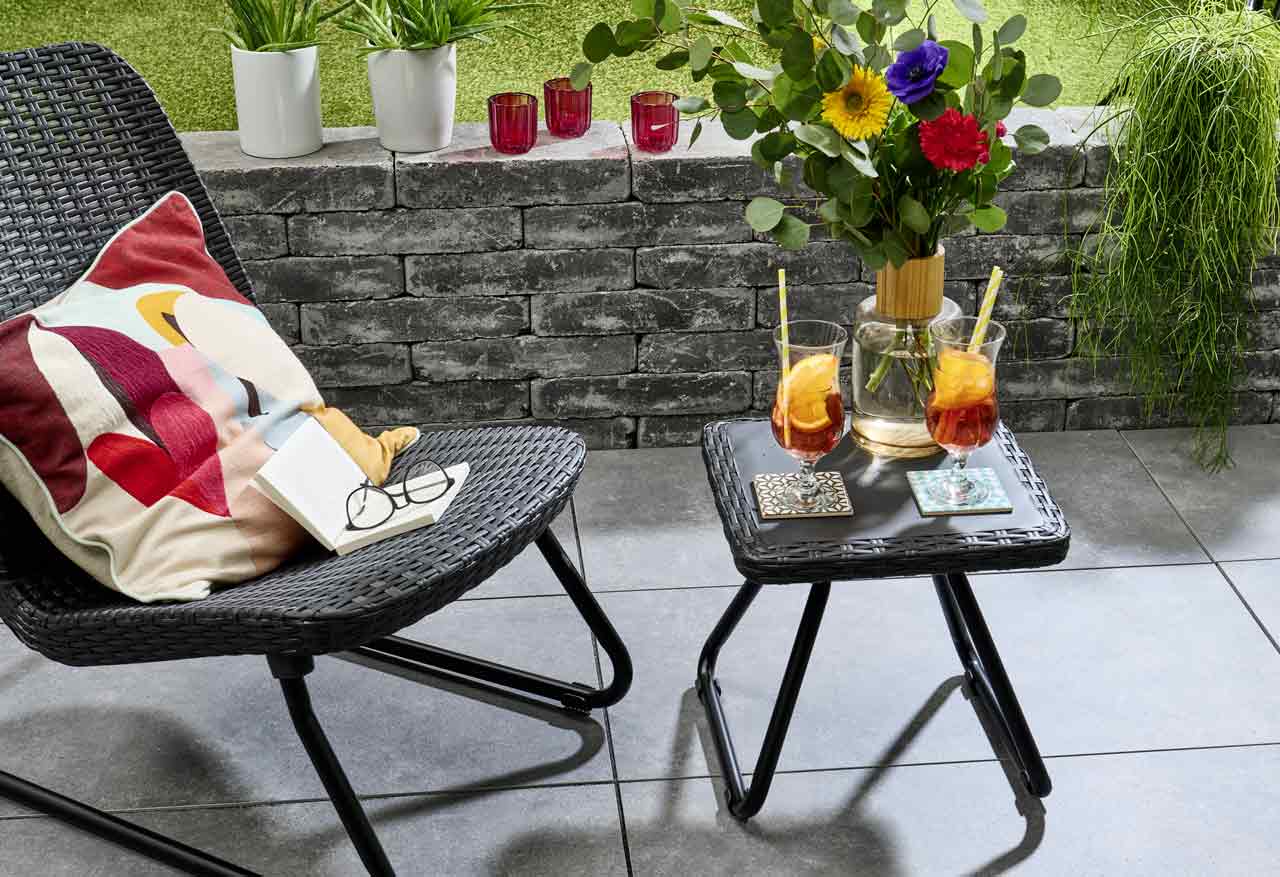

Universalstein

Format	L / B / H in cm	Kg./Stk.	Stk./m2	Stk./lfm	Stk./Paket	Norm
	34,6 / 20,6 / 7	12		2,85	110	DIN EN 13198

Mauerstein

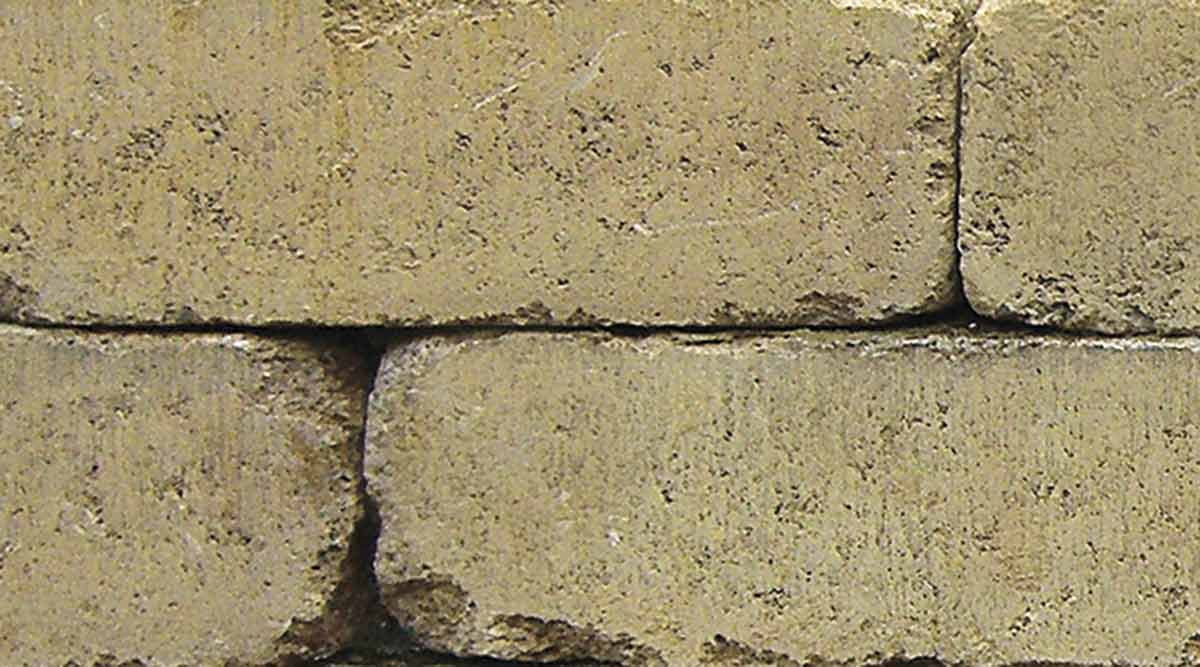

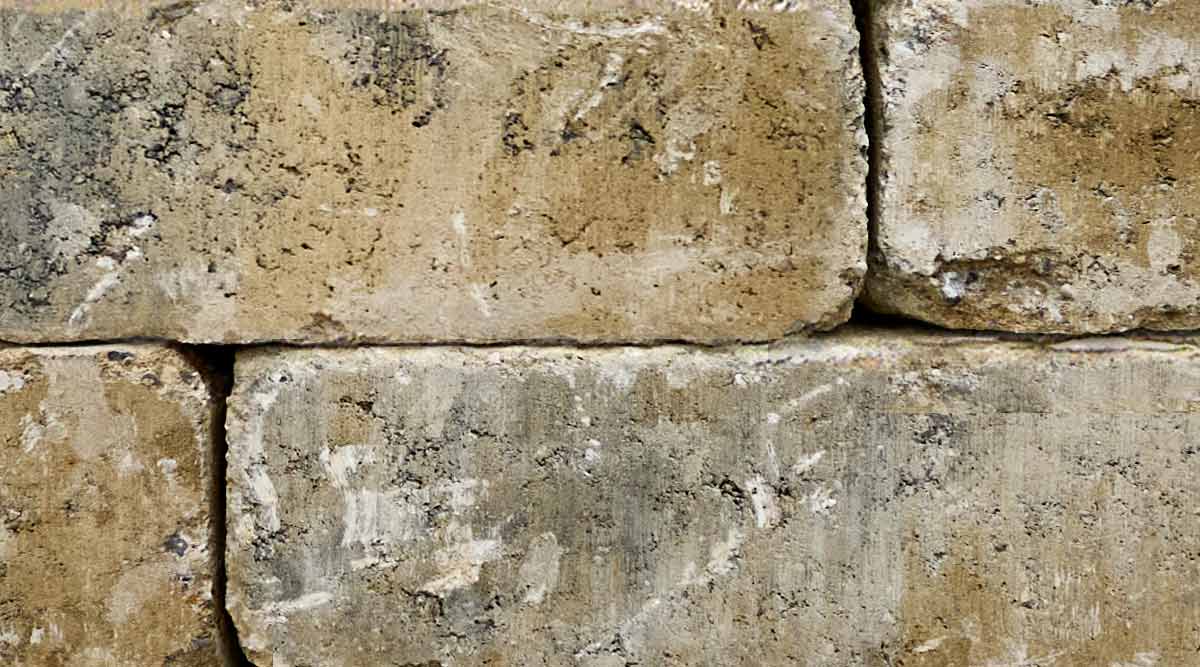

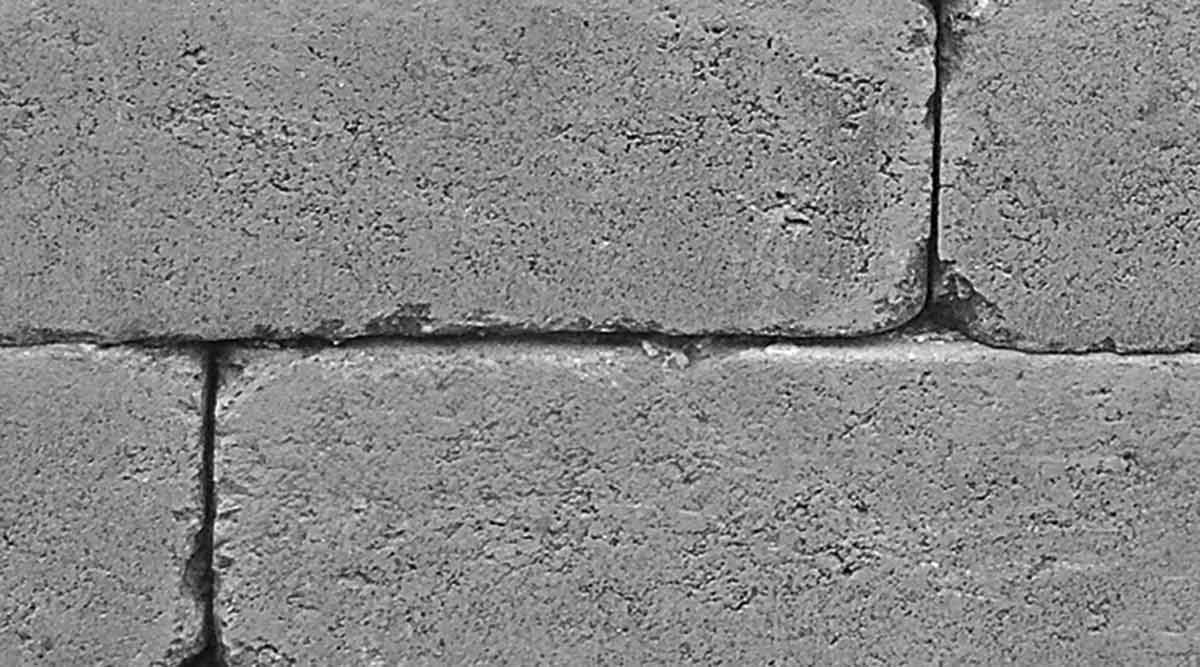

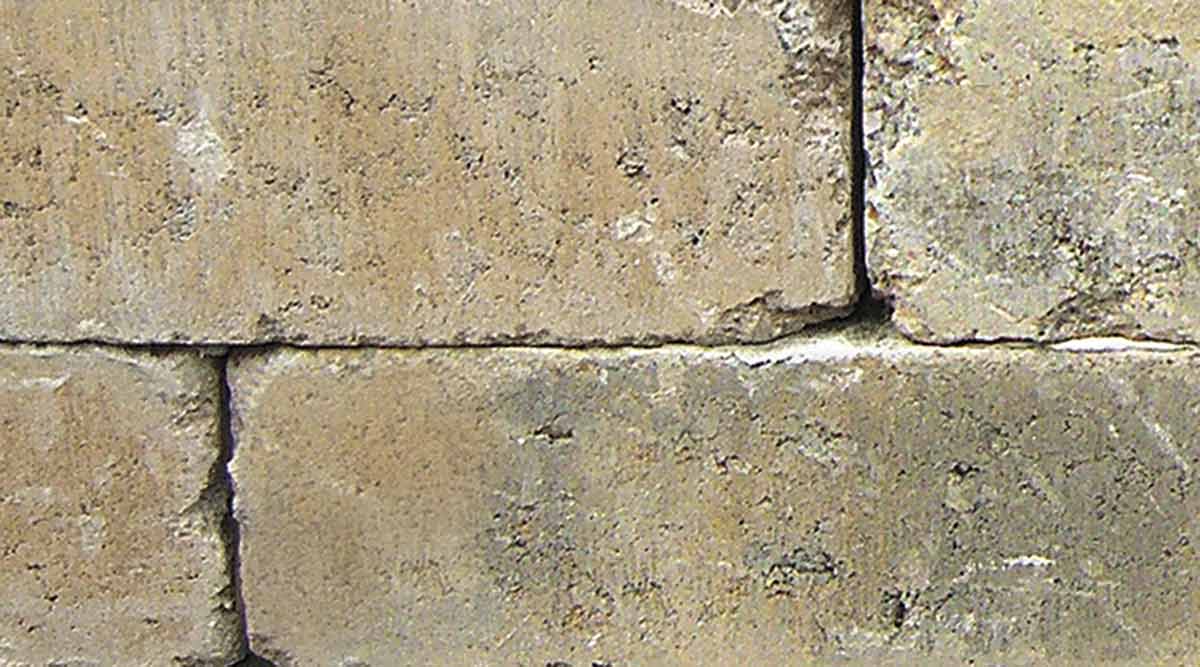

Format	L / B / H in cm	Grau	Anthrazit	Muschelkalk	NEU: Jura	NEU: Platin	Ocker
	60/20/12	40100001	40100002	40100003	40100018	40100022	40100004
	40/20/12	40100005	40100006	40100007	40100019	40100023	40100008

Universalstein

Format	H / L / B in cm	Grau	Anthrazit	Ocker
	34,8 / 20,8 / 7	30300001	30300002	30300003

Downloads

Einbauhinweise Mauern

Maximale Aufbauhöhen je Einsatzbereich

• Senkrecht freistehend:
  max. 0,9 m
• Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1):
  max. 0,5 m

Tipps für den Einbau:

• Die PALMA-Mauer wird auf ein frostfrei gegründetes Betonfundament von 25 cm Breite und ≥ 20 cm Dicke gesetzt.
• Setzen Sie die unterste Steinreihe höhen- und fluchtgerecht auf einer Mörtelausgleichsschicht von 2–3 cm Dicke (Wasserwaage /Richtschnur empfohlen).

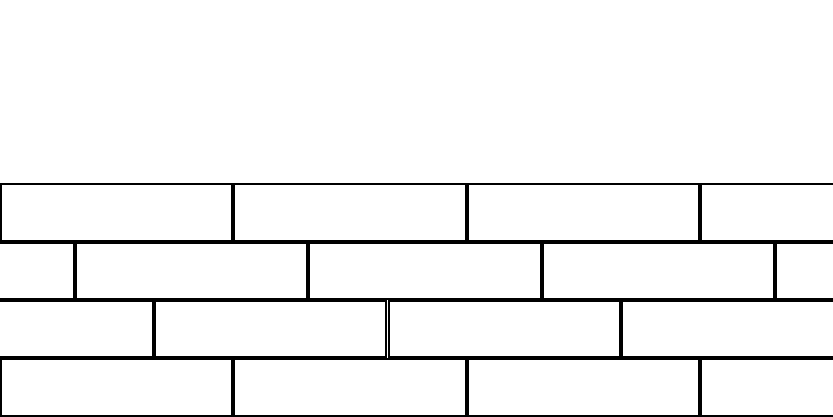

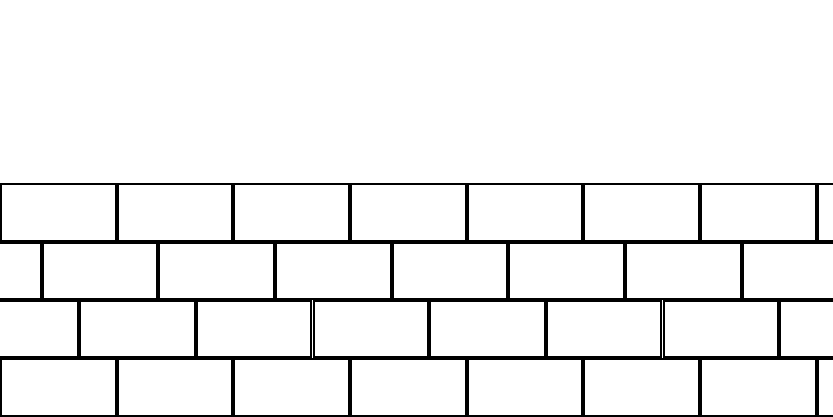

• Die darauffolgenden Lagen müssen im Versatz entweder mit dem einem frostsicherem Konstruktionskleber (keinen zementgebundenen oder kalkhaltigen Kleber!) oder einem Mittelbettmörtel (vorzugsweise auf Trasszement-Basis) verklebt werden.
• Die Verklebung dient auch zum Ausgleich von fertigungsbedingt nicht vermeidbaren, möglichen Maßtoleranzen. Der Kleber sollte gleichmäßig auf der Fläche des Steines aufgetragen werden.
• Bei erdhinterfüllten Mauerbauwerken ist erdseitig senkrecht abzudichten (z.B. Abdichtfolie) und eine ausreichende Drainage vorzusehen (Hangwasser/Wasserdruck ausschließen!).
• Die Hinterfüllung der Mauersteine muss mit frostsicherem Material (Kies, Schotter, Lava) erfolgen.
• Wir empfehlen die Mauersteine nach Aufbau zu imprägnieren.

Besonderheit bei erdhinterfüllten Mauerbauwerken:

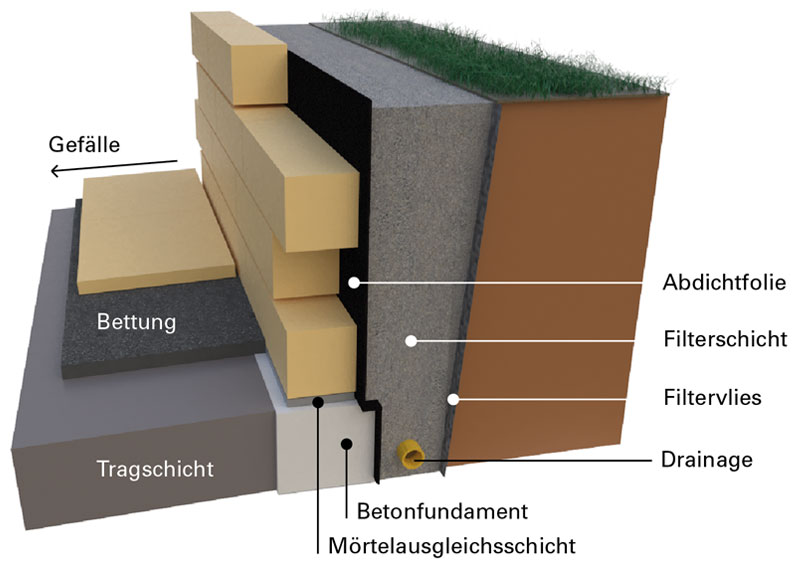

Beispiel: Hinterfüllter Aufbau ohne Verkehrsbelastung (Lastfall 1)

• Zum Schutz der Mauer ist erdseitig senkrecht abzudichten (z.B. wurzelfeste, knickbare Abdichtfolie) und eine ausreichende Drainage vorzusehen (Hangwasser/Wasserdruck ausschließen!).
• Die Hinterfüllung der Mauersteine muss mit frostsicherem Material (Kies, Schotter, Lava) erfolgen.
• Wird aufgrund mangelnder Entwässerungseigenschaft des bestehenden Bodens eine Drainplatte oder eine Filterschicht (z.B. Kies 8/16 cm) eingebaut, empfehlen wir ein Filtervlies zum Schutz der Filterschicht vor Verschlämmung mit Feinmaterial zu verwenden.

Bei einer Ausführung als Hangmauer ist ein statischer Nachweis im Einzelfall erforderlich!

Statik

Je nach den regionalen Vorschriften ist eine Statik bei der Erstellung von Mauerwerken in der Regel ab einer Höhe von mehr als 0,75 m nachzuweisen. Diese richtet sich nach den Bauvorschriften der Region, sowie nach den Gegebenheiten vor Ort:

• Höhe der Mauer
• versetzte Mauer oder gerade Mauer (bei freistehender Mauer)
• Art der Mauer: freistehende Mauer, geneigte Böschungsmauer, senkrechte Böschungsmauer, Carportmauer (wird zusätzlich durch Dachbefestigung gehalten)
• Art und Güte des Unterbaus
• Befestigung der Mauer
• ein- oder zweischalige Bauweise
• mit oder ohne Lastfall (bei Böschungsmauern)
• Fundament
• mit oder ohne Einbau von Geogitter (bei Böschungsmauer) etc.
